Materialul standard
BNR sau FKM * Selectarea materialului în funcție de conditii de lucru |  |

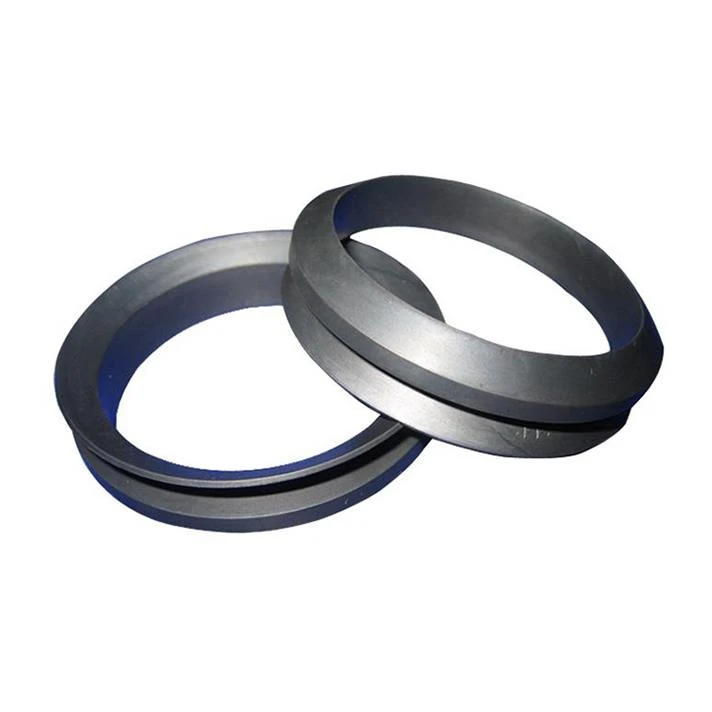

Introducerea Produsului
Garnitura din inel GVS este considerată versiunea originală a garniturii de etanșare din inel și este proiectată cu un corp larg și cu toc pentru a asigura o fixare sigură a etanșării.
caracteristici
Ușor de instalat datorită materialului din cauciuc Frecare redusă alungibil Păstrați lubrifierea Excludeți contaminanții, cum ar fi praful, grăsimea, apa și stropirea de ulei Rezistență la temperaturi ridicate (pentru materialul FKM) |  |
Aplicație sugestie
Fețele finale ale GVS sunt etanșate cu cauciuc pur pentru a împiedica pătrunderea prafului, a pulberii, a apei și a amestecului lor, a grăsimilor și a celor similare de la intrarea în rulment sau sistemul de etanșare. Poate fi folosit la majoritatea rulmentilor si poate fi folosit ca etansare secundara in medii dure in care sigiliul primar este predispus la defect. În general, este utilizat în automobile, laminoare, suporturi și mașini agricole.
Conditii de operare
Viteză | Presiune | Temperatura | Mass-media | Diametrul furnizat |
15m / s | 0-0.03Mpa | -35 ℃ ~ 180 ℃ | Apa, ulei, praf, etc. | 80mm-2000mm |

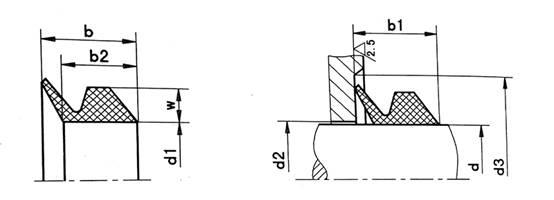

Desen tehnic
Listă de specificații
Nr. | d | d 2 | d 3 | b1 | d 1 | w | b | b2 |
GVS0120 | 11,5-13,5 | d + 1 | d + 9 | 6,7 ± 0,6 | 10.5 | 3 | 7.7 | 5.5 |
GVS0140 | 13,5-15,5 | d + 1 | d + 9 | 6,7 ± 0,6 | 12.5 | 3 | 7.7 | 5.5 |
GVS0160 | 15.5-17.5 | d + 1 | d + 9 | 6,7 ± 0,6 | 14 | 3 | 7.7 | 5.5 |
GVS0180 | 17.5-19 | d + 1 | d + 9 | 6,7 ± 0,6 | 16 | 3 | 7.7 | 5.5 |
GVS0200 | 19-21 | d + 2 | d + 12 | 9,0 ± 0,8 | 18 | 4 | 10.5 | 7.9 |
GVS0220 | 21-24 | d + 2 | d + 12 | 9,0 ± 0,8 | 20 | 4 | 10.5 | 7.9 |
GVS0250 | 24-27 | d + 2 | d + 12 | 9,0 ± 0,8 | 22 | 4 | 10.5 | 7.9 |
GVS0280 | 27-29 | d + 2 | d + 12 | 9,0 ± 0,8 | 25 | 4 | 10.5 | 7.9 |
GVS0300 | 29-31 | d + 2 | d + 12 | 9,0 ± 0,8 | 27 | 4 | 10.5 | 7.9 |
GVS0320 | 31-33 | d + 2 | d + 12 | 9,0 ± 0,8 | 29 | 4 | 10.5 | 7.9 |
GVS0350 | 33-36 | d + 2 | d + 12 | 9,0 ± 0,8 | 31 | 4 | 10.5 | 7.9 |
GVS0380 | 36-38 | d + 2 | d + 12 | 9,0 ± 0,8 | 34 | 4 | 10.5 | 7.9 |
GVS0400 | 38-43 | d + 2 | d + 15 | 11 ± 1,0 | 36 | 5 | 13.0 | 9.5 |
GVS0450 | 43-48 | d + 2 | d + 15 | 11 ± 1,0 | 40 | 5 | 13.0 | 9.5 |
GVS0500 | 48-53 | d + 2 | d + 15 | 11 ± 1,0 | 45 | 5 | 13.0 | 9.5 |
GVS0550 | 53-58 | d + 2 | d + 15 | 11 ± 1,0 | 49 | 5 | 13.0 | 9.5 |
GVS0660 | 58-63 | d + 2 | d + 15 | 11 ± 1,0 | 54 | 5 | 13.0 | 9.5 |
GVS0650 | 63-68 | d + 2 | d + 15 | 11 ± 1,0 | 58 | 5 | 13.0 | 9.5 |
GVS0700 | 68-73 | d + 3 | d + 18 | 13,5 ± 1,2 | 63 | 6 | 15.5 | 11.3 |
GVS0750 | 73-78 | d + 3 | d + 18 | 13,5 ± 1,2 | 67 | 6 | 15.5 | 11.3 |
GVS0800 | 78-83 | d + 3 | d + 18 | 13,5 ± 1,2 | 72 | 6 | 15.5 | 11.3 |
GVS0850 | 83-88 | d + 3 | d + 18 | 13,5 ± 1,2 | 76 | 6 | 15.5 | 11.3 |
GVS0900 | 88-93 | d + 3 | d + 18 | 13,5 ± 1,2 | 81 | 6 | 15.5 | 11.3 |
GVS0950 | 93-98 | d + 3 | d + 18 | 13,5 ± 1,2 | 85 | 6 | 15.5 | 11.3 |
GVS1000 | 98105 | d + 3 | d + 18 | 13,5 ± 1,2 | 90 | 6 | 15.5 | 11.3 |
GVS1100 | 105-115 | d + 4 | d + 21 | 15,5 ± 1,5 | 99 | 7 | 18.0 | 13.1 |
GVS1200 | 115-125 | d + 4 | d + 21 | 15,5 ± 1,5 | 108 | 7 | 18.0 | 13.1 |
GVS1300 | 125-135 | d + 4 | d + 21 | 15,5 ± 1,5 | 117 | 7 | 18.0 | 13.1 |
GVS1400 | 135-145 | d + 4 | d + 21 | 15,5 ± 1,5 | 126 | 7 | 18.0 | 13.1 |
GVS1500 | 145-155 | d + 4 | d + 21 | 15,5 ± 1,5 | 135 | 7 | 18.0 | 13.1 |
GVS1600 | 155-165 | d + 4 | d + 24 | 18,0 ± 1,8 | 144 | 8 | 20.5 | 15.0 |
GVS1700 | 165-175 | d + 4 | d + 24 | 18,0 ± 1,8 | 153 | 8 | 20.5 | 15.0 |
GVS1800 | 175-185 | d + 4 | d + 24 | 18,0 ± 1,8 | 162 | 8 | 20.5 | 15.0 |
GVS1900 | 185-195 | d + 4 | d + 24 | 18,0 ± 1,8 | 171 | 8 | 20.5 | 15.0 |
GVS2000 | 195-210 | d + 4 | d + 24 | 18,0 ± 1,8 | 180 | 8 | 20.5 | 15.0 |
* Specificații suplimentare la cerere, de asemenea, oferim produse de cotitură sau semifabricate.
