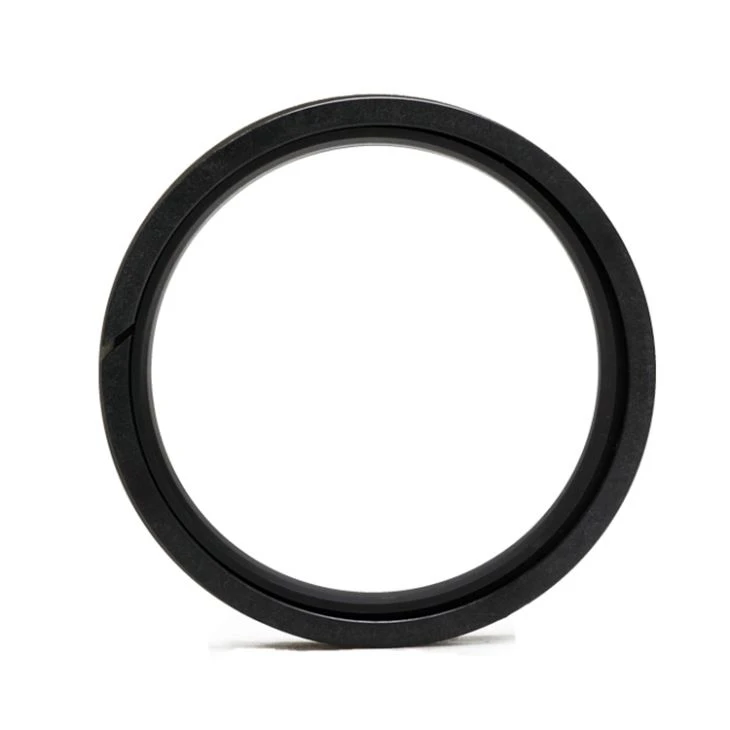

Sigilii cu piston cu dublă acțiune
Standard Material
Inel de etanșare: PTFE umplut O Inel: Cauciuc nitril BNR Fluoro cauciuc FKM Back up Ring: PolyamidePA * Alte combinații de materiale pot fi personalizate în funcție de condițiile de muncă.. |  |
Introducere produs
SIGILIUL JPGW este un sigiliu compact cu acțiune dublă, constând dintr-un sigiliu PTFE pentru mișcare dinamică cu piston, un inel de elastomer și două inele de rezervă utilizate pentru a compensa lacunele mari de extrudare și deformarea structurală necomprimată.
Caracteristici
Performanță excelentă de etanșare dinamică și statică Frecare redusă Decalaj mare de extrudare permis Manevrarea în condiții de siguranță chiar și în medii murdare Fără scotocire la pornire, lucrați fără probleme Durată lungă de viață Design simplu de canelură |  |
Sugestie aplicație
Sigiliul JPGW este aplicat în sisteme hidraulice cu piston, în special bun la curse lungi și o gamă largă de fluide și condiții de lucru la temperatură ridicată. Utilizate în principal în garniturile cu piston pentru mașini grele sau de construcții, ar fi excavatoare, cilindri hidraulici de mare putere etc. Pentru a evita deteriorarea buzei de etanșare în timpul instalării,șanfrenuri ale carcasei trebuie să fie netedă. Trebuie îndepărtate muchiile ascuțite și bavurile zonei de montare a sigiliului.
Condiție de funcționare
Viteza | Presiune | Temperatura | Media | Diametru furnizat |
1,5 m/s | 0-50Mpa | -30°C~100°C | În cazul selecției corespunzătoare a materialului O-ring, aproape toate fluidele sunt compatibile. De exemplu, ulei hidraulic de bază petrolieră, ulei hidraulic de apă glicol, ulei hidraulic emulsie ulei-apă... | 50mm-500mm |
Decalaj de sigilare permisiune
Presiune(Mpa) | Gmax(mm) |
P≤50 | 1.0 |
50<> | 0.56 |
60<> | 0.3 |
P>70 | 0.18 |
Garnituri cu piston cu acțiune dublă
Garniturile cu piston cu acțiune dublă conțin presiune pe ambele părți ale unui piston, care se aplică din ambele direcții. Acest lucru conduce berbec că pistonul este fixat atât în și în afara sau se oprește într-o poziție controlată. Ele au o secțiune transversală simetrică și funcții de etanșare identice în ambele direcții. Garniturile cu piston cu acțiune dublă constau în mod normal dintr-un inel de alunecare și un energizant. Deformarea energizantului elastomeric oferă suficientă forță pentru a menține inelul de alunecare în contact dinamic de etanșare cu țeava cilindrului, în timp ce, de asemenea, etanșarea statică împotriva canelurii carcasei sigiliului.
În cazul unui cilindru cu dublă acțiune, o peliculă de lubrifiere relativ groasă poate fi permisă între sigiliul pistonului și țeava cilindrului pentru a reduce la minimum frecarea și uzura.

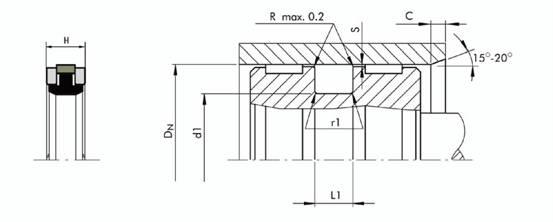

Desen tehnic

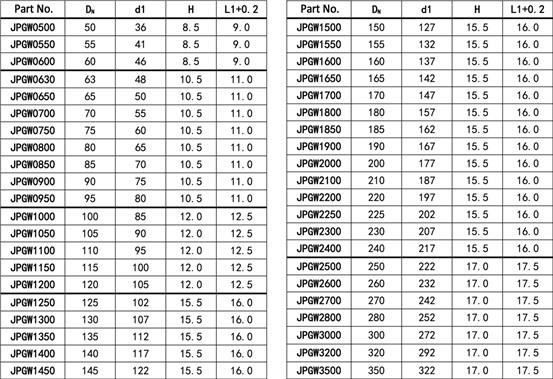

Listă specificații
* Specificații suplimentare la cerere,,noi furnizam, de asemenea, produse de cotitură / materiale semi-finite.
Faq
1. Unde se află fabrica dvs.?
Suntem situate în Guangzhou, China.
2. Acceptați agenți regionali și distribuție?
Da, agenții regionali și distribuția sunt binevenite, vom cita, de asemenea, prețul de reducere pentru a vă susține afacerea.
3. Puteți furniza un raport material al comenzilor?
Da, putem furniza fie raportul material, fie raportul de testare a produsului finit.
4. Cât de mare este cea mai mare sigiliu pe care o puteți produce?
Diametru maxim de 2000mm.
